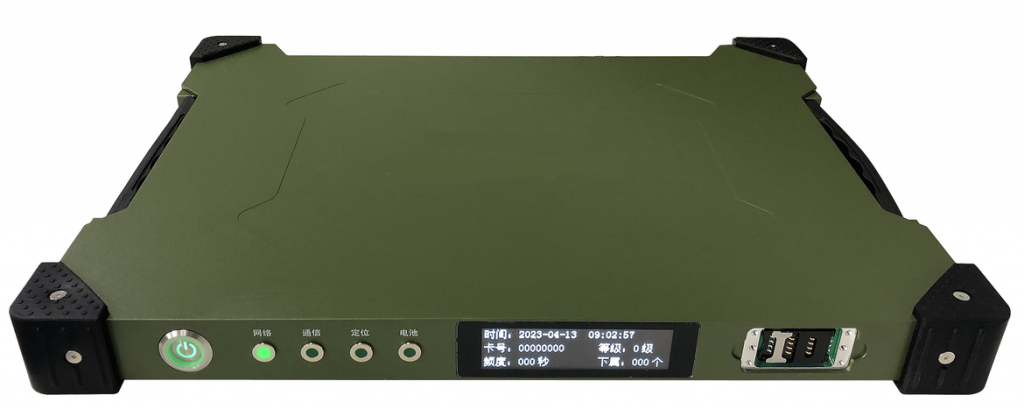

产品名称：北斗指挥机
产品型号：ZX-BCM-3
数据接口 ：RS232
网络： RJ45
电源设配器： 100~240VAC，50~60Hz市电转DCDC24V
内置锂电池： 14.8V/3200mAh
待机功耗： 不超过10W
工作温度： 主机：-20℃~+60℃，天线：-40℃~+85℃
存储温度： -40℃~+85℃
动态范围： 不超过300km/h
可靠性： MTBF不小于5000h
维修性： MTTR不超过30min
尺寸： 410×310×41mm
天线： φ190×80
重量： 不超过7Kg（不含笔记本电脑及配套电缆）
RDSS指标
接收信号频率： S2C 2491.75MHz±8.16MHz
接收灵敏度： 天线方位角0°~360°，仰角30°~90°，用户机天线接收卫星信号电平为-153dBW时，接收信号误码率不超过1×10-5（数据段24kbps信息帧）
接收通道数： 不低于14个
双向零值： 1ms±10ns
通道时差测量误差： 不超过5ns(1σ)
北三发射信号频率 ：Lf1 1614.26±4.08MHz、LF2 1618.34MHz±4.08MHz
北二发射信号频率： L频点1615.68±4.08MHz
发射信号频率准确度： 优于5×10-7
发射信号EIRP值 ：方位角0°~360°，仰角20°~90°时，发射信号EIRP值在4dBW（包含）至13dBW（包含）
载波相位调制偏差： 不超过3°
发射信号载波抑制： 不低于30dB
RNSS指标
接收频率 BDS_B1
定位精度： 水平：不超过5米（CEP 50%，PDOP不超过4）
测试精度： 0.2m/s
捕获灵敏度： -133dBm
跟踪灵敏度： -147dBm
冷启动定位时间 ：不超过60s
热启动定位时间 ：不超过5S
